Anbaugerätereihe

Die Geräteausstattung ist beim A8 nicht ganz so groß wie beim einachsigen Verwandten, deckt aber die wichtigsten Bereiche ab. Hier sind die meisten Geräte aufgelistet. Das Interessante dabei ist, dass das Frontgewicht nirgends erwähnt wird.

Grundgeräteausstattung:

Anbaugeräteausstattung:

Erläuterungen:

Anhängevorrichtung 950/1:
Diese ist eine Kugel-Schnellkupplung, mit einem Kugeldurchmesser von 50 mm.
Um ein ungewolltes Lösen der Spannschrauben zu vermeiden, besitzt diese einen Sicherungsbügel. Möchte man die Kupplung ein, bzw. ausbauen, muss der Bügel, wie im Bild gezeigt, nach unten gedrückt werden (wird durch Federkraft oben gehalten), um die Spannschrauben schwenken zu können. Montiert, werden sie vom äußeren Steg, wo der Daumen drauf drückt, in Position gehalten. Man bräuchte die Augenschrauben daher gar nicht fest zu ziehen, sollte man aber zu Sicherheit machen, da die Kupplung sonst lose ist, bzw. Spiel hat.

Geräteanbau-Vorrichtung 900/1:



Beschreibung:
Die Lochschiene (1) dient zum Einhängen des Handaufzug-Seiles. Der Anhängebügel (5) wird von der Zugschiene (6) gelöst. Anhängebügel (5) über Fußrastenachse am Schlepper schieben und mit Schraube sichern. Führungsbügel (7) am Zapfwellenflansch anschrauben. Einschieben der Geräteanbau-Vorrichtung, Zugschiene (6) mittels Bolzen mit Anhängebügel (5) verbinden. Die Führungsschiene (8) kann in 2 Stellungen angebaut werden:
1. Glatte Seite nach oben erlaubt großen Pendelbereich.
2. Ausgesparte Seite nach oben - seitliches Pendeln ist ausgeschaltet (für Sonderfälle).

Mit der Verstellspindel (2) wird die Arbeitstiefe eingestellt. Die Einstecktasche (3) dient zur Aufnahme der gezogenen Anbaugeräte, Einstecktasche und Anbaugerät werden gleichzeitig durch den haarnadelförmigen Bügel (4) im Querrahmen festgehalten. Die Stützräder (11) sind an den Augenschrauben (10) höhen- und (12) seitenverstellbar. Die Stützräder werden regelmäßig am Schmiernippel (13) abgeschmiert.

Straßenfahrt:
Hierbei wird das Gerät senkrecht ausgehoben und muss mittels Strebe (9a) zwischen den beiden Bügeln (9) festgelegt und gesichert werden. Dies dient zur Unfallverhütung und zur Entlastung des Aufzuges.

Ausheben mit Hydraulik:

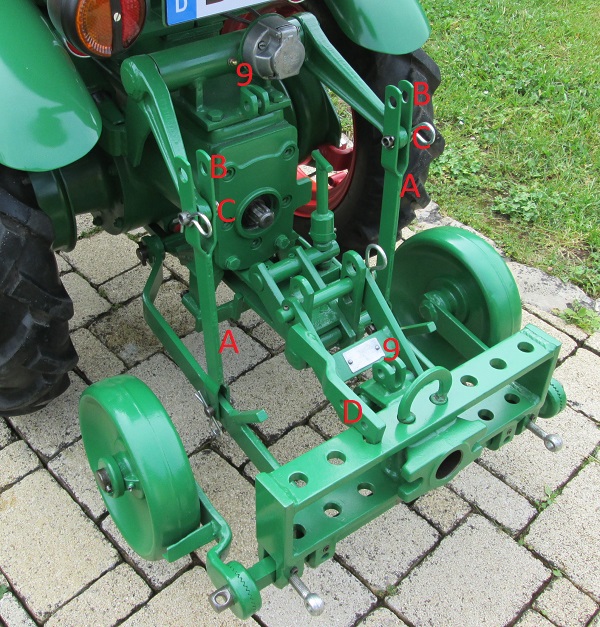

Die beiden Zugstangen (A) besitzen an ihrem oberen Ende 2 Bohrungen, (B) und (C). Wenn man die Zugstange durch die Bohrung (C) absteckt, erhält man eine flache Aushebung, bei Bohrung (B) eine steile Aushebung des Anbaugerätes.

Ausheben mit Handaufzug:
Zum Einhängen des Aufzug-Seiles, dient die Lochschiene (1), sie besitzt 4 Bohrungen (die hier gezeigte Hydraulikversion nur 2). In welche der 4 Bohrungen das Seil eingehängt wird, hängt vom Eigengewicht des Anbaugerätes ab.

Hinweis: Je schwerer das Anbaugerät, umso weiter von Drehpunkt an der Lochschiene entfernt, also nach außen das Seil befestigen, desto leichter wird dadurch die Bedienung des Hand-Aufzuges.
